电力电缆的命名方法和组成

电力电缆的命名

电力电缆产品命名用型号、规格和标准编号表示，而电缆产品型号一般由绝缘、导体、护层的代号构成，因电缆种类不同型号的构成有所区别；规格由额定电压、芯数、标称截面构成，以字母和数字为代号组合表示。

额定电压110kV及以上交联聚乙烯绝缘电力电缆命名方法：

（1）产品型号依次由绝缘、导体、金属套、非金属外护套或通用外护层以及阻水结构的代号构成。

（2）各部分代号及含义见表1−1。

举例：（1）额定电压64/110kV，单芯，铜导体标称截面积630mm2，交联聚乙烯绝缘皱纹铝套聚氯乙烯护套电力电缆，表示为：YJLW02 64/110 1×630。

（2）额定电压64/110kV，单芯，铜导体标称截面积800mm2，交联聚乙烯绝缘铅套聚乙烯护套纵向阻水电力电缆，表示为：YJQ03−Z 64/110 1×800。

电力电缆的组成

电缆包括电缆本体、附件、附属设备、附属设施及电缆通道。

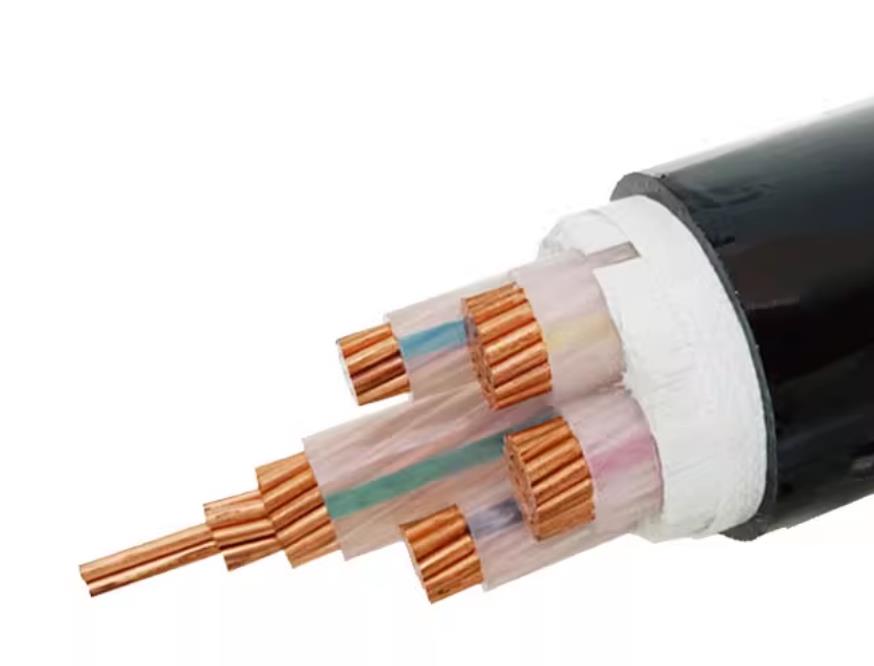

电缆本体：指除去电缆接头和终端等附件以外的电缆线段部分。电缆本体的基本构造为导体、绝缘层、屏蔽层和保护层四大部分
